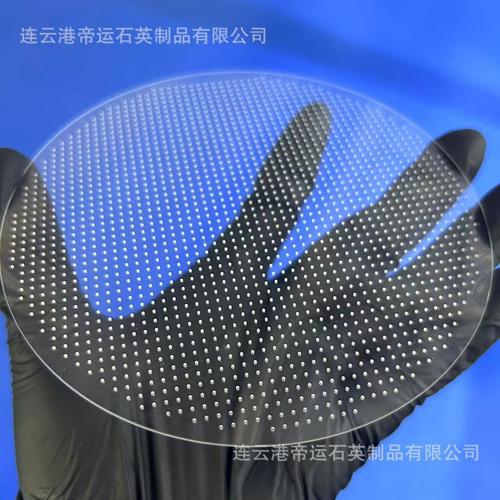

8寸6寸玻璃晶圆石英制品 AF激光打孔0.01mm精度在医疗与半导体领域的应用

引言

随着半导体制造与高端医疗设备向微型化、高精度方向快速发展，石英玻璃制品因其优异的光学性能、化学稳定性和热稳定性，成为关键材料之一。其中，8寸与6寸玻璃晶圆、肖特（SCHOTT）石英玻璃制品，配合AF激光打孔技术实现0.01mm级微孔加工，正在医疗与半导体领域发挥日益重要的作用。

一、8寸与6寸玻璃晶圆概述

玻璃晶圆是半导体封装、MEMS器件、光学传感器及微流控芯片的重要基底材料。8寸（200mm）与6寸（150mm）是当前产线兼容性最强的两种规格：

• 6寸玻璃晶圆：适用于中小批量研发、特色工艺产线及医疗微流控器件，成本相对可控，切换灵活。
• 8寸玻璃晶圆：面向更高集成度的功率器件、先进封装与晶圆级光学，单位面积产出更高，适合规模化制造。

两种规格均要求厚度均匀性高、表面粗糙度低（Ra≤1nm）、热膨胀系数匹配良好，以满足后续光刻、键合与激光加工需求。

二、肖特石英玻璃的材料优势

肖特石英玻璃以高纯度熔融石英为代表，具备以下特性：

1. 极低的热膨胀系数（约0.5×10⁻⁶/K），保证高温工艺中的尺寸稳定性；
2. 优异的透紫外与红外性能，适配激光加工与光学检测；
3. 高化学惰性，耐酸碱腐蚀，适合医疗与生物实验环境；
4. 高介电强度与低介电损耗，满足高频半导体器件需求。

这些特性使肖特石英玻璃成为激光打孔、晶圆键合与微结构成型的理想基材。

三、AF激光打孔技术：0.01mm精度的实现

AF激光打孔（Adaptive Focus激光加工）通过动态聚焦与脉冲能量控制，在石英玻璃上实现微米级孔洞加工：

• 孔径精度：可达0.01mm（10μm）级别，孔径一致性高，边缘崩裂小；
• 深径比：可加工高深径比微孔，适用于通孔与盲孔；
• 热影响区小：超短脉冲激光减少微裂纹与热应力，保持材料力学完整性；
• 灵活性：支持阵列孔、异形孔及锥形孔定制，适配不同晶圆设计与器件布局。

该技术突破了传统机械钻孔在脆性材料上的局限，为石英晶圆的高密度互连与流体通道制造提供了可靠手段。

四、医疗领域的应用

在医疗与生命科学领域，石英玻璃晶圆结合激光微孔加工主要应用于：

• 微流控芯片：用于血液分析、DNA测序与单细胞操控，微孔作为流体入口与反应腔连接通道；
• 药物递送器件：精密微孔控制药液流量，保证给剂量准确性；
• 光学诊断窗口：石英的高透光性结合打孔结构，用于内窥镜与传感器封装；
• 生物相容性封装：石英材料无毒、耐灭菌，适合植入式或体外诊断设备。

五、半导体领域的应用

在半导体制造与封装中，8寸/6寸石英晶圆及打孔制品主要用于：

• 晶圆级封装（WLP）：作为临时载板或永久支撑基板，微孔用于TSV（硅通孔）对准与电互连；
• MEMS传感器：压力传感器、加速度计的空腔与通孔结构；
• 光电子器件：光通信模块中的光纤对准孔与光路通道；
• 测试与探针卡：高精度微孔用于探针导向与信号引出。

肖特石英玻璃的低介电损耗与高平整度，有助于提升高频器件的信号完整性与良率。

六、选型与工艺建议

针对不同应用场景，建议关注以下要点：

1. 晶圆规格：研发阶段优先选用6寸，量产阶段评估8寸以降低单位成本；
2. 材料等级：医疗与光学应用选择高纯度肖特石英玻璃，半导体封装关注CTE匹配与表面洁净度；
3. 打孔参数：根据孔径、深径比与密度优化激光脉冲能量与聚焦策略，必要时进行孔壁抛光或退火处理；
4. 检测标准：采用光学显微镜与SEM抽检孔径公差、垂直度与微裂纹，确保批次一致性。

##

8寸与6寸玻璃晶圆、肖特石英玻璃制品，结合AF激光打孔0.01mm精度技术，正在医疗微流控、光学诊断与半导体先进封装中形成完整的技术链条。随着激光加工工艺持续优化与材料体系的完善，石英玻璃微孔制品将在高精度、高可靠性应用场景中释放更大价值。
